Stelaż podtynkowy WC Alcaplast AM101/1000

Charakterystyka:

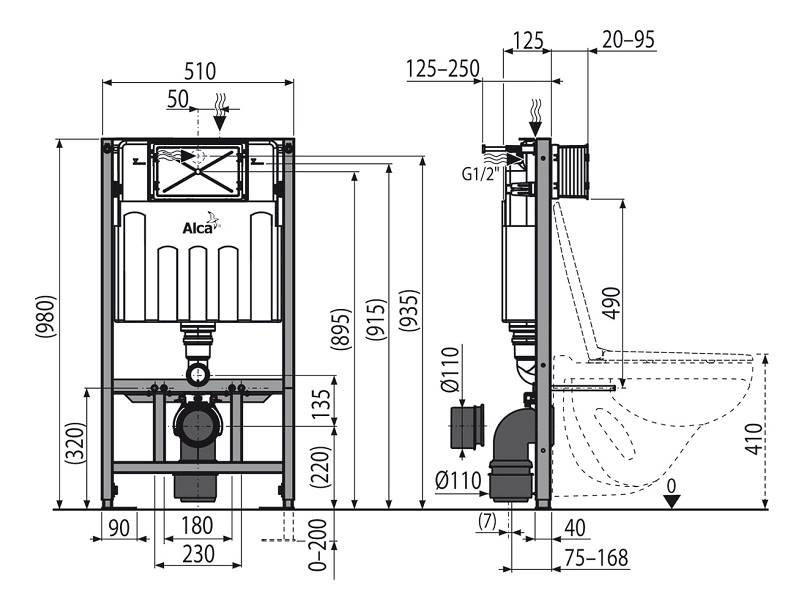

Stelaż podtynkowy Alcaplast AM101/1000

Cechy:

• Zawiera dozownik tabletek WC.

• Regulowane nogi kotwiące z hamulcem w zakresie 0–200 mm.

• Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0–93mm.

• Zawór kątowy z możliwością podłączenia do instalacji MEPLA.

• Budowa ramy pozwala na zakotwiczenie w konstrukcji płyt gipsowo-kartonowych lub do ściany nośnej.

• Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania dodatkowych elementów wzmacniających.

• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone ze zbiornika do konstrukcji budynku.

• Zestaw do mocowania wspornika z przejściówką DG1/2" do desek z funkcją bidetu.

• Zawiasy do zbiorników wykonane z dwu komponentowego materiału izolują przenoszenie drgań z budynków.

• Możliwość odchylania zbiornika w celu łatwego montażu w budynkach drewnianych lub mobilnych mieszkaniach.

• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną.

• Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego.

• Kompatybilny ze wszystkimi przyciskami sterującymi Alcaplast.

• Serwis bez narzędzi.

• Doprowadzenie wody z tyłu/z góry.

• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100%szczelności.

• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń.

• Głębokość montażu regulowana od 20–95 mm.

• Głębokość konstrukcji 125 mm.

• Materiał konstrukcji nośnej: metal malowany proszkowo.

W zestawie:

• zbiornik z zaworem spustowym i napełniającym,

• rama samonośna,

• śrubunek1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" –3/8",

• zestaw mocujący: śruba Ø8×60 – 4 szt., kołek Ø12 – 4 szt.,

• elementy mocujące do mocowania bidetu: pręt gwintowany M12 – 2 szt., podkładki 4szt., nakrętka 2 szt., osłony gwintu 2 szt.,

• kolano odpływu HT 90/90 polietylen, PE-HD,

• redukcja odpływu HT z polietylenu, PE-HD,

• uszczelka,rura polipropylenowa, karbowana wkładka,

• uszczelka odpływu, rura polipropylenowa, uszczelka rury,

• zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu,

• pokrywa otworu serwisowego łatwo skracalna,

• zestaw do aplikacji tabletek toaletowych.

Zastosowanie:

• Do muszli wiszących WC.

• Do montażu przed ścianą nośną lub zabudowy w ścianach z karton-gipsu.

• Do posadzek o grubości 0–200 mm.

• Do zamontowani wiszącej miski WC o rozstawie śrub mocujących 180 mm lub 230 mm.

Dane techniczne:

• Podłączenia wody od tyłu lub od góry otworami montażowymi : G1/2”;

• Funkcjonalny zakres ciśnienia wody : 0,05 – 1,6 MPa;

• Zalecany zakres ciśnienia : 0,3 – 0,5 MPa;

• Duże spłukiwanie : 6 – 9 l;

• Małe spłukiwanie : 2,5 – 3,5 l;

• Domyślne ustawienie dużego spłukiwania : 6 l ;

• Domyślne spłukiwanie małego spłukiwania : 3 l;

• Rezerwa higieniczna : 3 l;

• Objętość wody w zbiorniku : 9 l

• Test wytrzymałości : 400 kg
